(作者：瑞亿德)
送料机，也称之为送料器。在冲压行业里，将卷料、板材通过该机器送入冲压机床上，进行加工。该机构运用，机械、气压、电控等进行工作。空间交叉布局，占地空间小，产品质量稳定，适用于各种冲压工艺与模具，是冲压自动化必不可少的装备。综合我国冲压送料机发展趋势，目前主要以多元化，自动化程度更高，稳定性更好及高效节能多方面发展，让“中国制造”更有强劲的发展动力和世界竞争力。在大家共同的努力下，我国的送料机由早期的从国外引进变成现在的出口全世界。下面我们先了解下它的类别。
冲压（连续模）送料机主要分六大类，分别是
一．空气送料机（即：气动送料机）
机台特点：
标准机：附标准配件,三点组合,高压管,L型板,说明书.可送料材料形状：圆形，三角形突起物。E型电磁阀适用于冲床上下行程过短或过长距离送料的情况下；R型放松电磁阀可利用于电磁阀固定夹板，以修正误差。(R、E型阀为选购品)
强力型：采用新型气压式缓冲器，以消除快速送料之震动，夹板采用多缸下压滑快式夹板，耐磨，操作简单，稳定性高，送料精度准确。
AF-1C 最大送料宽度:50mm,最大送料长度:50mm,材料厚度:0.5mm,送料次数:200.
AF-2C 最大送料宽度:65mm,最大送料长度:80mm,材料厚度:0.8mm,送料次数:160.
AF-3C 最大送料宽度:80:mm,最大送料长度:80mm,材料厚度:1.2mm,送料次数:150.
AF-4C 最大送料宽度:100:mm,最大送料长度:130mm,材料厚度:1.5mm,送料次数:93.
AF-5C 最大送料宽度:150:mm,最大送料长度:150mm,材料厚度:2mm,送料次数:80.
AF-6C 最大送料宽度:200:mm,最大送料长度:200mm,材料厚度:2mm,送料次数:60.
AF-7C 最大送料宽度:250:mm,最大送料长度:250mm,材料厚度:2.5mm,送料次数:48.
AF-8C 最大送料宽度:300:mm,最大送料长度:300mm,材料厚度:2.5mm,送料次数:40
AF-9C 最大送料宽度:350:mm,最大送料长度:350mm,材料厚度:3mm,送料次数:35.
AF-10C 最大送料宽度:400:mm,最大送料长度:400mm,材料厚度:3mm,送料次数:30.
AF-11C 最大送料宽度:450:mm,最大送料长度:450mm,材料厚度:3mm,送料次数:25.
二．高速滚轮送料机（即：机械式送料机）
特点(1)构造简单，经济实用，故障率低，保养容易。
(2)滚轮采用中空式,重量轻,回转贯性小,可即时停止,经热处理HRC60度,镀硬铬再研磨,硬度高,耐磨性优,寿命长;
(3)碟式刹车采用高级离合器来令片两面完全接触.
RFS-105NS 滚轮宽度:100mm,送料长度:50mm,材料厚度:0-1.6mm.材料线高度:55-100mm,冲床吨数:5-20吨
RFS-138NS 滚轮宽度:130mm,送料长度:80mm,材料厚度:0-1.6mm.材料线高度:60-120mm,冲床吨数:10-60吨
RFS-188NS 滚轮宽度:180mm,送料长度:80mm,材料厚度:0-1.6mm.材料线高度:60-120mm,冲床吨数:20-60吨
RFS-1310NS 滚轮宽度:130mm,送料长度:100mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:40-60
RFS-2010NS 滚轮宽度:200mm,送料长度:100mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:40-80
RFS-3010NS 滚轮宽度:300mm,送料长度:100mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:60-160
RFS-4010NS 滚轮宽度:400mm,送料长度:100mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:80-260
RFS-5010NS 滚轮宽度:500mm,送料长度:100mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:110-260
RFS-6010NS 滚轮宽度:600mm,送料长度:100mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:160-260
RFS-7010NS 滚轮宽度:700mm,送料长度:100mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数: 160-260
RFS-1315NS 滚轮宽度:130mm,送料长度:150mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:40-60
RFS-2015NS 滚轮宽度:200mm,送料长度:150mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:40-80
RFS-3015NS 滚轮宽度:300mm,送料长度:150mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:60-160
RFS-4015NS 滚轮宽度:400mm,送料长度:150mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:80-260
RFS-5015NS 滚轮宽度:500mm,送料长度:150mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:110-260
RFS-6015NS 滚轮宽度:600mm,送料长度:150mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:160-260
RFS-7015NS 滚轮宽度:700mm,送料长度:150mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:160-260
RFS-1320NS 滚轮宽度:130mm,送料长度:200mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:40-60
RFS-2020NS 滚轮宽度:200mm,送料长度:200mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:40-80
RFS-3020NS 滚轮宽度:300mm,送料长度:200mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:60-160
RFS-4020NS 滚轮宽度:400mm,送料长度:200mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:80-260
RFS-5020NS 滚轮宽度:500mm,送料长度:200mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:110-260
RFS-6020NS 滚轮宽度:600mm,送料长度:200mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:160-260
RFS-7020NS 滚轮宽度:700mm,送料长度:200mm,材料厚度:0-3.5mm.材料线高度:70-140mm,冲床吨数:160-260
RFS-2030NS 滚轮宽度:200mm,送料长度:300mm,材料厚度:0-3.5mm.材料线高度:100-190mm,冲床吨数:60-160
RFS-3030NS 滚轮宽度:300mm,送料长度:300mm,材料厚度:0-3.5mm.材料线高度:100-190mm,冲床吨数:80-200
RFS-4030NS 滚轮宽度:400mm,送料长度:300mm,材料厚度:0-3.5mm.材料线高度:100-190mm,冲床吨数:80-200
RFS-5030NS 滚轮宽度:500mm,送料长度:300mm,材料厚度:0-3.5mm.材料线高度:100-190mm,冲床吨数:110-260
RFS-6030NS 滚轮宽度:600mm,送料长度:300mm,材料厚度:0-3.5mm.材料线高度:100-190mm,冲床吨数:110-260
RFS-7030NS 滚轮宽度:700mm,送料长度:300mm,材料厚度:0-3.5mm.材料线高度:100-190mm,冲床吨数:110-260

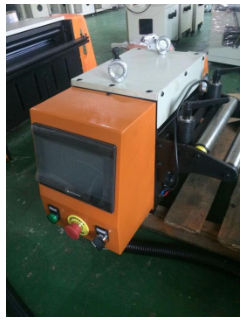

三．伺服滚轮送料机（即：NC送料机）
一． 特点：（1）采用最精密日本三菱AC伺服马达驱动，三菱的PLC人机介面触摸屏，操作简单又快有效缩短工作准备时间，提高生产力
（2）滚轮材质采用轴承钢，经热处理淬火HRC60度后镀硬铬再研磨。
（3）有气缸自动放松装置，在模具有定位销的前提下，送料精度为0.05mm内置检错修正系统.
(4)有加装未端检测装置,在没料的情况下自动停机.
(5)进料辅助装置.进出料配导料轮.
二．与同行机型显著区别
(1)机台外观美观,采用日本风格.
(2)整体主要电器部件都采用日本三菱牌.
(3)机身结构精密成型,构造简密,提高生产力.
NCF-200 卷料宽度200mm.卷料厚度:2.0×200/3.2×100(mm)送料长度:9999.99mm最快送料速度:18m/mim，电压:AC三相220 V/380.
NCF-300 卷料宽度300mm.卷料厚度:2.0×300/3.2×120(mm)送料长度:9999.99mm最快送料速度:18m/mim，电压:AC三相220 V/380.
NCF-400 卷料宽度400mm.卷料厚度:1.6×400/3.2×150(mm)送料长度:9999.99mm最快送料速度:18m/mim , 电压:AC三相220 V/380.
NCF-500 卷料宽度500mm.卷料厚度:1.2×500/3.2×200(mm)送料长度:9999.99mm最快送料速度:18m/mim，电压:AC三相220 V/380.
NCF-600 卷料宽度600mm.卷料厚度:1.0×600/3.2×250(mm)送料长度:9999.99mm最快送料速度:18m/mim，电压:AC三相220 V/380.
NCF-1300 卷料宽度1300mm.卷料厚度:1.0×1300/3.2×300(mm)送料长度:9999.99mm最快送料速度:18m/mim，电压:AC三相220 V/380.
四．夹式送料机（主要应用于高速薄材送料，端子送料类）
五．三合一送料机（即：三机一体式伺服料架整平送料机）
列举：MAC2-400A 料厚度:0.3-3.2mm,材料宽度:70-400mm 送料滚轮:1组,矫正滚轮:上4下3,卷料重量3000KG,出料速度:18m/mim,料卷内径￠510, 料卷外径￠1400,下模线高度:200mm,送料伺服马力:4.4KW,料卷扩张:油压式,作业高度:1200mm,空气压力:5kg.备注:附油压扩张,末端检知变频调速,NC程序控制,自动放松,动力送料,进出料托架, 整平偏心机构微调装置,升降装置,加动力压臂,挡料装置,含油压台车.
六．非标定制类（即：定制型送料机）
（声明：该文档为我司人员编写完成，同行人员可参考但不可复制，引发后果我司有权追责）
